自動 SMT ローダー機 530*390mm 2 in 1 PCB ローダー

SMT 自動真空およびマガジン PCB ローダー - 2in1 PCB ローダー、50*80-530*390mm PCB |INFITEK ボードハンドリング装置

INFITEK VL-LL-TN SMT 自動バキュームおよびマガジン PCB ローダーは、両面 PCB を使用する SMT 生産ラインに適したデュアルパーパス ボード ハンドリング装置です。このPCBローダーは、ベアボードPCBのバキュームローダーとして使用できます。また、上面実装済みの PCB をロードする必要がある場合は、マガジン ローダーを使用できます。INFITEK VL-LL-TN SMT 自動バキュームおよびマガジン PCB ローディング マシンは、LL タイプ PCB 用に設計されています。50*80-530*390mm のサイズの PCB で使用できます。

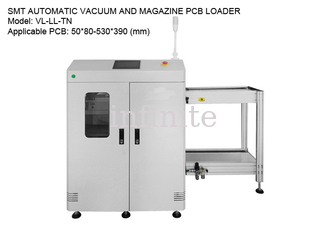

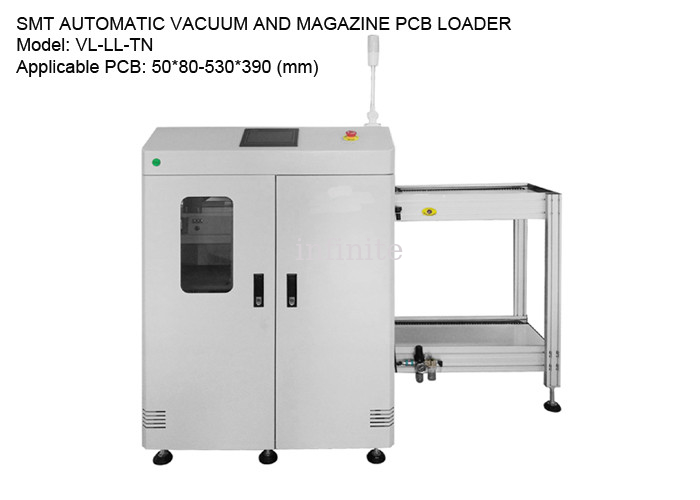

SMT 自動バキュームおよびマガジン PCB ローダー
モデル: VL-LL-TN
該当する PCB サイズ: 50*80-530*390 (mm)
PCB マガジンのサイズ: 535*460*563 (mm)
機械寸法: 2450*1110*1250 (mm)
機械重量：約。280キロ。

特徴：

• 特殊アルミ合金パーツを採用し、MAGAZINEの稼働状況がより明確にわかる
• 安定した一体鋳造リフトプラットフォーム構造設計により、機器の安定性が向上しました
• 多機能電気回路とプログラム設計、安定した性能、フィーディングプレートPCBの滑らかさを確保
• ビンの上部には4種類のピッチ選択があり、フィーディングプレートPCBのステップ距離を設定できます
• 3 色の LED 作業インジケータは、7 インチのカラー ヒューマン マシン インターフェースによって制御されます。
• 吸着ノズルの位置決めにユニバーサルポジショニング機構を採用し、基板の特性に合わせて吸着ビットを調整可能
• 吸着板の基板の基板部分は、持ち上げたり、持ち上げたりする機能があります。
• 材料箱は、平板のプラスチック ストリップによって送信されます。
• 調整可能なプッシュプレート速度制御
• 3 点位置決めと上下の空気圧クランプにより、ボックスの位置が正確になります。
• プッシュ プレート保護システムにより、PCB ボードが損傷せず、プロセス ロスが削減されます。
• 標準SMEMA通信インターフェースは、他の自動化デバイスと接続できます



操作図
