商品の詳細:
|
| 応用: | XLサイズPCBsのためのSMTの雑誌のタイプ積込み機 | 説明: | XLタイプ雑誌のタイプPCBの積込み機の積込み機 |
|---|---|---|---|
| ブランド: | インフィテック | モデル: | LD-XL-TN |
| 基板サイズ: | 50*80-530*460 mm | 特徴: | 、作動すること、容易および長い寿命と耐久 |
| 保証: | 1年の保証 | 信頼性: | 工業用デザイン |
| 包装: | 木箱 | ||
| ハイライト: | 自動SMTマガジンローダー、XL SMTマガジンローダー、マガジンPCBローダー,XL SMT Magazine Loader,Magazine PCB Loader |
||

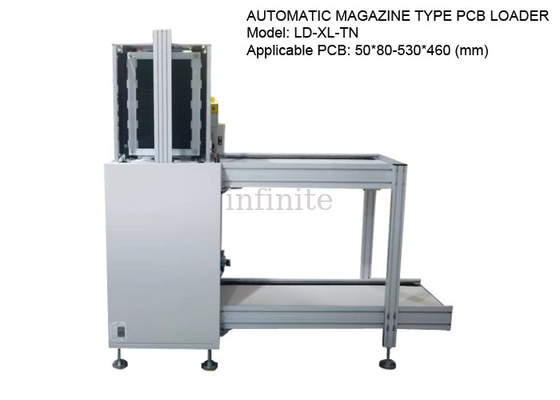

XL サイズ PCB 用の自動マガジン型 PCB ローダー - 50*80-530*460mm PCB サイズ |INFITEK ボードハンドリング装置
INFITEK LD-XL-TN 自動マガジン PCB ローダーは、PCB マガジンに積み重ねられている PCB を次のプロセスに移すように設計されています。この基板処理プロセスは、両面 PCB を製造する SMT 生産ラインに適しています。LD-XL-TN モデルは、XL サイズの PCB まで使用できるように設計されています。このボード ハンドリング装置の調整可能なレール幅は、最小の PCB サイズ 50*80mm から最大サイズの 530*460mm までのサイズの PCB に対応できます。
SMT PCBマガジンローダー
モデル：LD-XL-TN
該当する PCB サイズ:50×80～530×460（んん）
PCB マガジンのサイズ:535*530*563（んん）
機械寸法:1800*980*1250（んん）
機械重量:300kg。
特徴：
| 技術パラメータ | |
| 説明 | このユニットは、PCB マガジンを使用した PCB のロードおよびロードに使用されます。 |
| マガジン数 | ローダ：上1、下2 / アンローダ：上1、下1 |
| タイムフィード基板 | 秒 6 約。または指定する |
| マガジン交換時期割出しピッチ | 10.20.30.40mmまたは指定 |
| 電源 | AC1P110V/220V |
| 力 | Max300VA |
| 空気圧 | 4-6bar、最大10リットル/分 |
| 輸送高さ | 900±20mm (またはカスタマイズ) |
| 搬送方向 | 左から右または右から左 |
操作図:
