商品の詳細:
|
| 応用: | SMT生産ラインのPCBローダーおよびアンローダー | 説明: | L型ローダー・アンローダー |
|---|---|---|---|
| モデル: | LF-M-BN | 特徴: | 耐久性 - 長寿命 |
| ブランド: | インフィテック | 保証: | 1年 |
| 信頼性: | 産業使用のための設計 | 包装: | 木箱パッケージ |
| ハイライト: | L型PCBマガジンローダー、PCBマガジンローダー330×250mm,PCB Magazine Loader 330*250mm |
||
M サイズ PCB、50mm x 80mm から 330mm x 250mm までの PCB 用に設計された L タイプ ローダー |INFITEK ボードハンドリング装置

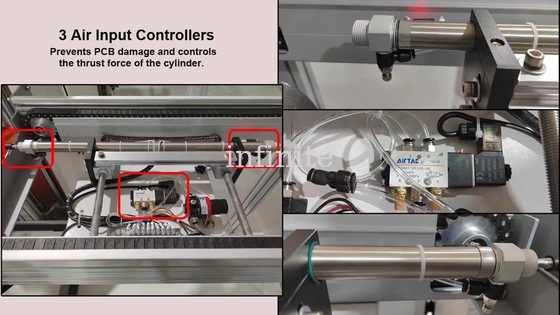

L型ローダ・アンローダは、SMT生産ラインで基板の上板または下板を操作するための装置です。PCB ローダーとアンローダーは通常、SMT プロセス中に PCB ボードをロードおよびアンロードするために使用されます。無限L型ローダ・アンローダは安定感のある頑丈な設計で、耐久性・強度に優れています。当社の L 型ローダ/アンローダ マシンには、ソフト タッチ スクリーン パネルとユーザー フレンドリーな制御インターフェイスが装備されています。インフィテックL型ローダ・アンローダは、PCBの破損を防ぐ特殊なガス回路設計と安全性に優れた設計です。

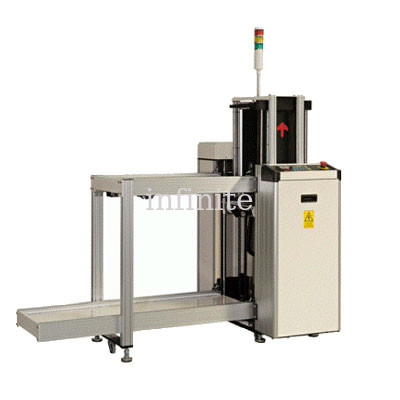

L型ローダー
モデル: LF-M-BN
該当する PCB サイズ: 50*80-330*250 (mm)
PCB マガジンのサイズ: 355*320*563 (mm)
機械寸法: 1150*1150*1205 (mm)
機械重量：160kg。
特徴：
| 技術パラメータ | |
| 説明 | この装置は、SMT生産ラインで回路基板の上板または下板を操作するために使用されます |

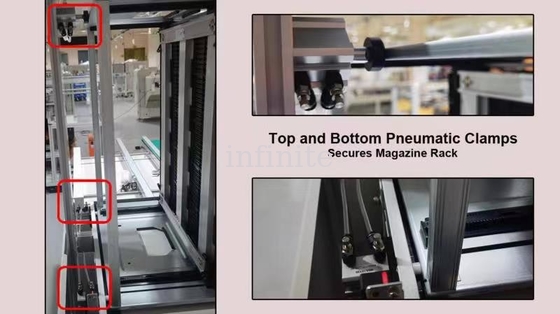

| マガジン数 | 上部コンベア：1マガジン、下部コンベア：1マガジン |
| タイムフィード基板 | 秒 6 約。または指定する |
| マガジン交換時期 | 約30秒または指定 |
| 割り出しピッチ | 10.20.30.40mmまたは指定 |
| 電源 | AC1P110V/220V |
| 力 | 最大300VA |
| 空気圧 | 4-6bar、最大30リットル/分 |
| 輸送高さ | 900±20mm (またはカスタマイズ) |
| 搬送方向 | 左から右または右から左 |
| 仕様 | ||||
| モデル | 寸法 (L*W*H MM) | 基板サイズ (MM) | ラックサイズ (L*W*H MM) | 重量 (キロ) |
| ULF-M-TN | 1150*1150*1205 | 50×80～330×250 | 355*320*563 | 160 |
| ULF-L-TN | 1350*1350*1205 | 50×80～445×330 | 460*400*563 | 220 |
| ULF-LL-TN | 1550*1550*1205 | 50×80～530×390 | 535*460*563 | 280 |
| ULF-XL-TN | 1550*1780*1205 | 50×80～530×460 | 535*530*563 | 320 |
