商品の詳細:
|
| 応用: | SMTの生産ラインのNGそしてOK PCBの自動分離 | 説明: | 水平にNG/OK機械（LLのサイズPCB） |
|---|---|---|---|
| 適当なPCBのサイズ: | 50×80～530×390mm | モデル: | NL-LL-TN |
| 特徴: | 耐久および長い耐用年数 | ブランド: | インフィテック |
| 保証: | 1年 | 信頼性: | 工業グレード |
| 包装: | 木枠/箱 | ||
| ハイライト: | タッチ スクリーン SMT 処理装置、XL SMT 処理装置、NG バッファ PLC コントロール,XL SMT Handling Equipment,NG buffer PLC Control |
||

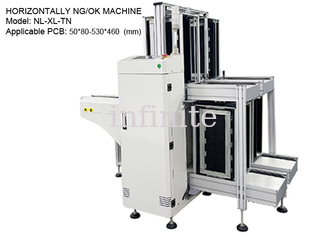

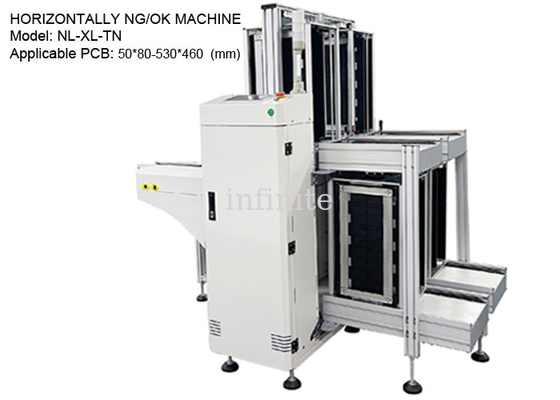

横型NG/OK機 - XLサイズ基板用NG/OK基板分離コンベア |INFITEK ボードハンドリング装置
INFITEK NL-XL-TN 水平 NG/OK マシンは、SMT 生産ラインで使用される基板処理装置です。横型NG/OK機の機能は、AOI工程後の良品基板とNG基板の自動選別です。AOIマシンは検査結果を自動的にNG/OKマシンに送り、このSMTコンベアシステムはNG基板を自動的に分離して基板マガジンに保管します。NL-XL-TN は、XL サイズの PCB 用に設計された水平 NG/OK マシン モデルです。ここでは、50*80mm から 530*460mm までのサイズの PCB を使用できます。INFITEK 基板処理装置には、SMT、DIP、および PCBA PCB トランスファーに使用できるさまざまな設計があります。INFITEK が製造する基板処理装置は、オリジナルの部品と独自に開発されたソフトウェアおよび設計を使用しています。
機械名：横型NG/OK機
モデル: NL-XL-TN
PCBサイズ: 50*80-530*460 (mm)
PCB マガジンのサイズ: 535*530*563 (mm)
機械寸法: 2330*1950*1250 (mm)
EST（東部基準時。機械重量：約。400kg
特徴：
| 技術パラメータ | |
| 説明 | 両面基板やトランシーバ基板の自動投入作業に使用します。 |
| マガジン数 | アッパーコンベア：1マガジン、ロワーコンベア：1マガジン |
| マガジン交換時期 | 約30秒または指定 |
| 割り出しピッチ | 10.20.30.40mmまたは指定 |
| 電源 | AC1P110V/220V |
| 力 | 最大300VA |
| 空気圧 | 4-6bar、最大10リットル/分 |
| 輸送高さ | 900±20mm (またはカスタマイズ) |
| 搬送方向 | 左から右または右から左 |
